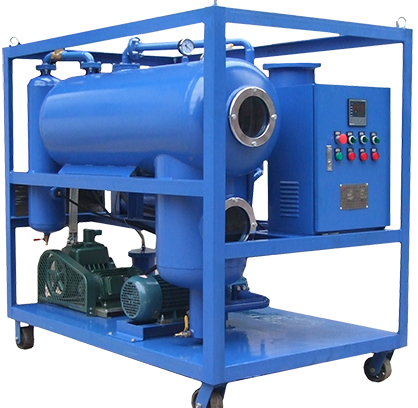

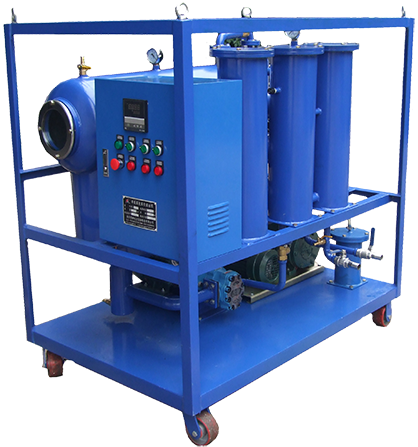

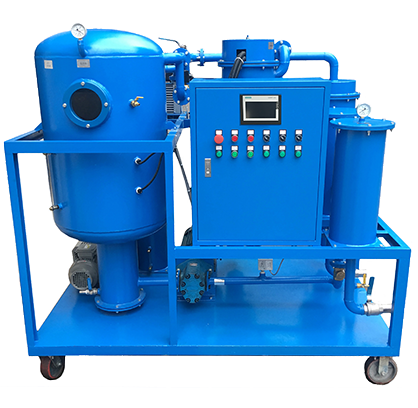

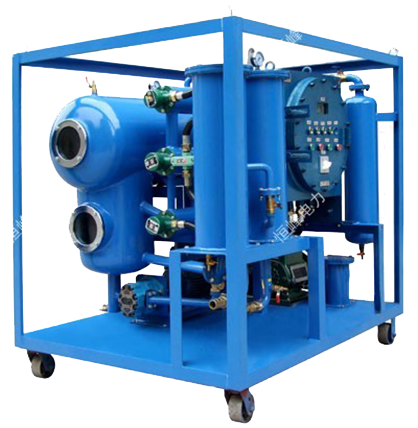

TY-透平油專用濾油機
產品系列： TY-系列透平油濾油機
主體材質： 高品質碳鋼/可定制不銹鋼
處理介質： 汽輪機油、潤滑油、液壓油、機油等油品
瀏覽次數： 39737
一、性質與用途
該機為需要脫除大量水份和精密除雜的透平油（汽輪機油）、潤滑油及冷卻油的專用設備。如電廠、電站汽輪機在運行過程中，水份、塵埃和雜質會混入汽輪機油中，加速油的氧化，并助生泡沫、積垢和油泥的形成，引起油的嚴重乳化，導致油水不易分離，降低了油的潤滑、調速、散熱、冷卻等性能。同時引起汽輪機中金屬零部件的銹蝕，影響汽輪機的安全運行。所以TY(ZJCQ)-系列透平油專用濾油機是各電廠、電站必不可少的檢修設備，為您解除后顧之憂。
二、工作原理
透平油（汽輪機油）中水份的存在形式有油包水、水包油和溶解水三種存在形式。小液滴經過破乳器中破乳化濾芯后產生毛細管凝聚，小液滴就會變成大液滴從油中分離出來，而大水滴則靠重力的作用不斷積聚于破乳器底部，經排水閥排出，溶解水在真空狀態下經過加熱不斷地蒸發，經真空泵排除。除去水份后的油液經過精濾器除去機械雜質，達到全面凈化油質的目的。
三、工作流程
油液經過粗過濾器靠真空負壓吸入到加熱器，進行加熱并吸入真空脫氣罐中進行油水（氣）分離。油中的水份經真空泵排出，油液靠油泵輸送至破乳器破乳進行再次油水分離，最后經過精濾器輸出凈化油。
四、TY(ZJCQ)-系列透平油專用濾油機主要技術參數
| 型號TY（ZJCQ） | 單位 | 10 | 20 | 30 | 50 | 75 | 100 | 125 | 150 | 200 | 300 |
| 處理能力 | L/H | 600 | 1200 | 1800 | 3000 | 4500 | 6000 | 7500 | 9000 | 12000 | 18000 |
| 工作真空 | Mpa | -0.070～-0.099 | |||||||||
| 工作壓力 | Mpa | ≤0.5 | |||||||||
| 含水量 | PPM | ≤20 | |||||||||
| 破乳化度 | Min | ≤15 | |||||||||
| 清潔度 | NAS | 6 | |||||||||
| 過濾精度 | µm | ≤1 | |||||||||
| 連續工作時間 | H | ≥200 | |||||||||
| 無故障工作時間 | H | ≥6000 | |||||||||
| 工作溫度 | ℃ | 40～70 | |||||||||
| 電源 | ～50HZ 380V(可根椐用戶要求) | ||||||||||
| 工作噪音 | dB | 65 | |||||||||
| 加熱功率 | KW | 9 | 15 | 24 | 30 | 48 | 60 | 72 | 90 | 96 | 120 |
| 總功率 | KW | 10.5 | 17 | 26 | 33 | 53 | 66 | 78 | 98 | 106 | 132 |
| 進油管徑 | 進油mm | 19 | 25 | 32 | 32 | 38 | 44 | 48 | 50 | 58 | 65 |
| 出油mm | 19 | 25 | 32 | 32 | 38 | 44 | 48 | 50 | 58 | 65 | |
| 重量 | kg | 210 | 250 | 280 | 350 | 550 | 650 | 800 | 1150 | 1300 | 1450 |
|
外型 尺寸 |
長mm | 930 | 1200 | 1400 | 1510 | 1600 | 1650 | 1700 | 1750 | 1900 | 2000 |
| 寬mm | 610 | 710 | 850 | 960 | 1100 | 1200 | 1200 | 1200 | 1250 | 1350 | |
| 高mm | 1280 | 1290 | 1300 | 1400 | 1650 | 1800 | 1820 | 1850 | 1950 | 2100 | |
五、技術特點
■ 聚結分離霧化技術，最大限度地增加油在真空系統中的行程；油中的水分和氣體獲得了足夠的汽化時間；能夠充分地脫除水分和氣體。
■ 氣體干燥減壓技術，成倍提高脫水效率。
■ 高精度濾芯，具有完善濾芯結構與穩定過濾精度，精度1-3μm。過濾器出口油液的β值≥1000。配合氣體反沖技術，成倍提高濾芯使用壽命。
■ 加熱器采用低負荷設計，保證油液在加熱器中能均勻加熱，避免引起油質的裂解和老化等危害。
■ 恒溫加熱方式，溫度在0-100℃范圍內隨意調節，加熱器分多組控制。
■ 加熱系統采用安全連鎖保護控制，避免加熱器干燒。
■ 自動液位控制技術，實現人機分離。
■ 引進真空消沫技術，避免跑油現象發生。
■ 電氣關鍵部件歐美進口，安全可靠。
■ 相序自控技術，防止線路缺相或相序錯誤對設備主件損害。
■ 油泵采用降速、降壓原理，減低噪音。
■ 采用船式底盤結構，保證地面無油作業，減少環境污染。
